قطعات یدکی و لوازم جانی دوزینگ پمپ
دوزینگ پمپها به دلیل تماس مداوم با مواد شیمیایی و سیالات خورنده، همواره در معرض استهلاک قرار دارند. با خرابی برخی از قطعات دوزینگ پمپ مانند دیافراگم، هد پمپ یا سوپاپها میتواند فرآیند تزریق را کاملاً مختل کند. چالش اصلی در اینجا، تنها یافتن قطعه جایگزین نیست؛ بلکه انتخاب قطعهای با متریال سازگار با سیال (مانند PVDF, PTFE یا SS316) است.
ما در این صفحه، مجموعهای کامل از قطعات یدکی اورجینال دوزینگ پمپ از معتبرترین برندهای بازار (اتاترون، اینجکتا، جسکو و…) و همچنین لوازم جانبی پمپ تزریق را برای شما فراهم کردهایم. برای مشاهده محصولات، استعلام قیمت و دریافت مشاوره تخصصی در انتخاب متریال مناسب، در ادامه با ما همراه باشید.
معرفی کلیدیترین قطعات مصرفی دوزینگ پمپ
دوزینگ پمپها به دلیل ماهیت عملکرد نوسانی و تماس مداوم با مواد شیمیایی خورنده، دارای قطعات مصرفی هستند که در بازههای زمانی مشخص نیاز به بازدید و تعویض دارند. شناخت دقیق این قطعات به شما کمک میکند تا در زمان افت فشار یا نشتی، سریعاً قطعه معیوب را شناسایی کرده و از توقف خط تولید جلوگیری و بتوانید تعمیر دوزینگ پمپ را به راحتی انجام دهید. در ادامه مهمترین قطعات یدکی دوزینگ پمپ را بررسی میکنیم:
۱. دیافراگم (Diaphragm)
دیافراگم قطعهای انعطافپذیر است که با حرکت رفت و برگشتی خود، عمل مکش و تزریق سیال را انجام میدهد. از آنجایی که این قطعه دائماً تحت تنش مکانیکی و تماس با مواد شیمیایی قرار دارد، یکی از پرمصرفترین قطعات یدکی محسوب میشود.
- متریال رایج: معمولاً سطح در تماس با سیال از جنس تفلون خالص (PTFE) ساخته میشود تا بالاترین مقاومت شیمیایی را داشته باشد و لایه پشتی آن برای حفظ انعطافپذیری از لاستیکهای مقاوم تشکیل شده است.
۲. هد پمپ (Pump Head)
هد پمپ محفظهای است که سیال وارد آن شده و پس از فشردهسازی توسط دیافراگم، به سمت خط تزریق هدایت میشود. این قطعه به طور کامل با ماده شیمیایی درگیر است.
- متریال رایج: بسته به نوع سیال، هد پمپها در متریالهای پلیمری مانند PP ،PVC ،PVDF و یا فلزی مانند استیل ضد زنگ (SS316) تولید میشوند.
- نکته نگهداری: انتخاب اشتباه متریال هد پمپ میتواند منجر به خوردگی، ترکخوردگی و نشتی شدید اسید یا مواد سمی شود.
۳. شیرهای یکطرفه مکش و دهش (Suction & Discharge Valves)
این شیرها که به آنها سوپاپ نیز گفته میشود، در ورودی و خروجی هد پمپ قرار دارند. وظیفه آنها این است که اجازه دهند سیال در مرحله مکش وارد هد شده و در مرحله دهش (تزریق) از بازگشت مجدد آن جلوگیری کنند.
- اجزای داخلی: شیرهای یکطرفه معمولاً شامل ساچمه (Ball) از جنس شیشه، سرامیک یا استیل، و نشیمنگاه (Seat) هستند.
۴. اورینگها و آببندها (O-Rings & Seals)
اورینگها واشرهای حلقوی کوچکی هستند که در محل اتصال شیرهای یکطرفه به هد پمپ و خطوط مکش/دهش قرار میگیرند تا سیستم را کاملاً آببندی کنند.
- متریال رایج: وایتون (FPM/Viton)، ایپیدیام (EPDM) و نیتریل (NBR).

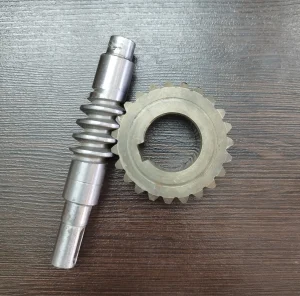

5. چرخدنده حلزونی و شفت (Worm Gear & Shaft)
در دوزینگ پمپهای پیستونی یا دیافراگمی موتوردار، شفت و چرخدنده حلزونی اولین حلقه از سیستم انتقال قدرت هستند. این قطعات نیروی دورانی الکتروموتور را با کاهش دور (کاهش سرعت) و افزایش گشتاور، به گیربکس پمپ منتقل میکنند.
6. میللنگ (Crankshaft)
قطعهای فولادی و ماشینکاری شده که وظیفه اصلی آن تبدیل حرکت دورانی دریافت شده از چرخدنده حلزونی، به یک حرکت خارج از مرکز (Eccentric) است تا پایه و اساس حرکت رفت و برگشتی پمپ شکل بگیرد.
7. دیافراگم رود یا شفت اتصال (Diaphragm Rod / Slider)
دیافراگم رود که در برخی مدلها به آن اسلایدر نیز گفته میشود، شفت رابطی است که نیروی خطی ایجاد شده توسط میللنگ را مستقیماً به مرکز دیافراگم منتقل میکند. در واقع یک سر این شفت به مکانیزم لنگ متصل است و سر دیگر آن (که معمولاً رزوهدار است) درون دیافراگم پیچ میشود.
- اهمیت تراز بودن: این میله باید با زاویه دقیق 90 درجه نسبت به دیافراگم حرکت کند. هرگونه انحراف در مسیر حرکت دیافراگم رود، باعث پارگی زودرس دیافراگم میشود.
8. بادامک (Cam)، کولیس و فنرهای برگشت
دقت تزریق در دوزینگ پمپها معمولاً در بازه %10 تا %100 قابل تنظیم است. این تنظیم طول کورس (Stroke Length) بر عهده مجموعه بادامک و کولیس است. با چرخاندن ولوم تنظیم روی پمپ، فاصله بادامک تغییر کرده و میزان جابجایی دیافراگم در هر ضربه محدودتر یا بازتر میشود.
- نقش حیاتی فنر برگشت: در دوزینگ پمپهای فنر برگشت (Spring Return)، نیروی موتور فقط دیافراگم را به جلو (عمل تزریق) هل میدهد. بازگشت دیافراگم به عقب (عمل مکش سیال) تماماً بر عهده کشش این فنرها است.
معرفی کامل لوازم جانبی دوزینگ پمپ
استفاده از لوازم جانبی استاندارد، نقش تعیین کننده ای در عملکرد پمپ تزریق دارد. تجهیزات جانبی قطعاتی هستند که در مسیر تزریق و مکش پمپ نصب میشوند تا از خطراتی مثل پدیده سیفونی شدن، نوسانات فشار و برگشت سیال جلوگیری کنند.
در ادامه، کلیدیترین تجهیزات جانبی نصب دوزینگ پمپها را بررسی میکنیم:
۱. شیر تزریق (Injection Valve)
شیر تزریق در آخرین نقطه خط دهش (محل ورود ماده شیمیایی به لوله اصلی یا مخزن) نصب میشود. این قطعه دو وظیفه حیاتی دارد: اولاً به عنوان یک شیر یکطرفه عمل کرده و مانع از برگشت سیالِ خط اصلی به داخل شیلنگ دوزینگ پمپ میشود. دوماً، با ایجاد یک مقاومت فنری جزئی (معمولاً حدود 0.50.5 تا 11 بار)، باعث اسپری شدن و اختلاط بهتر ماده شیمیایی در جریان اصلی میگردد.
۲. فوت ولو و فیلتر مکش (Foot Valve & Strainer)
این قطعه در انتهای شیلنگ مکش و داخل مخزن ماده شیمیایی قرار میگیرد. فوت ولو نیز یک شیر یکطرفه است که وظیفه دارد پس از خاموش شدن پمپ، سیال را داخل خط مکش نگه دارد (حفظ هواگیری یا Prime). بخش فیلتر (Strainer) آن نیز از ورود ذرات معلق، کریستالها و آلودگیهای کف مخزن به داخل هد پمپ و آسیب به سوپاپها جلوگیری میکند.

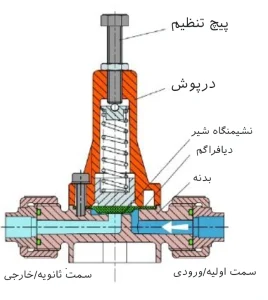

۳. شیر اطمینان (Safety Relief Valve)
دوزینگ پمپهای جابجایی مثبت میتوانند فشارهای بسیار بالایی تولید کنند. اگر مسیر دهش به هر دلیلی (مانند بسته بودن شیر یا گرفتگی خط) مسدود شود، فشار به شدت بالا رفته و موجب ترکیدن هد پمپ یا شیلنگها میشود. شیر اطمینان با تنظیم روی یک فشار مشخص (مثلاً 1010 درصد بالاتر از فشار کاری سیستم)، در مواقع اضطراری باز شده و سیال را به مخزن بازمیگرداند تا از انفجار خط جلوگیری کند.
۴. شیر پسفشار (Back Pressure Valve)
گاهی اوقات فشار در نقطه تزریق کمتر از فشار خط مکش است یا سیستم دارای شیب منفی است. در این حالت پدیده «سیفونی شدن» رخ میدهد و سیال بدون نیاز به کارکرد پمپ، به داخل خط کشیده میشود که دقت تزریق را به 00 درصد میرساند. شیر پسفشار با ایجاد یک فشار مصنوعی ثابت (مثلاً 1.51.5 تا 33 بار) در خط دهش، تضمین میکند که پمپ همیشه در برابر یک مقاومت مشخص کار کرده و دقت دوزینگ حفظ شود.
۵. پالسیشن دمپنر (Pulsation Dampener)
به دلیل ساختار رفت و برگشتی (دیافراگمی یا پیستونی)، جریان خروجی دوزینگ پمپها دارای ضربان و نوسان است. این پالسها میتوانند به لولهها و اتصالات آسیب برسانند. دمپر پالسگیر که معمولاً دارای یک محفظه هوا یا دیافراگم داخلی است، شوکهای خط دهش را تا 9090 درصد جذب کرده و یک جریان خطی، پیوسته و آرام ایجاد میکند.
🔗 [مشاهده انواع، مشخصات فنی دقیق و خرید پالسیشن دمپنر]
۶. شیلنگهای مکش و دهش (Suction & Discharge Tubing)
ارتباط بین مخزن، پمپ و نقطه تزریق از طریق شیلنگهای مخصوص برقرار میشود. به طور استاندارد:
- شیلنگ مکش: معمولاً از جنس PVC شفاف و انعطافپذیر انتخاب میشود تا جریان سیال و حبابهای هوا قابل رویت باشند.
- شیلنگ دهش: به دلیل وجود فشار بالا، از متریالهای صلبتر و مقاومتر مانند PE (پلیاتیلن) غیرشفاف یا در کاربردهای خاص از PTFE (تفلون) استفاده میشود.
۷. لول سوئیچ (Level Switch)
سنسور کنترل سطح مخزن، یکی از لوازم جانبی مهم برای محافظت از پمپ است. این قطعه درون مخزن نصب شده و در صورت خالی شدن ماده شیمیایی، فرمان توقف پمپ را صادر میکند تا از کارکرد خشک (Dry Running) و آسیب به قطعات داخلی هد جلوگیری شود.

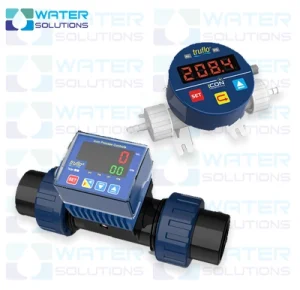

8. فلومتر (Flow Meter) یا دبیسنج
فلومتر صنعتی یک تجهیز ابزار دقیق است که وظیفه اندازهگیری دبی (میزان جریان) سیال عبوری در لوله را بر عهده دارد. استفاده از فلومتر در پکیجهای دوزینگ، سیستم شما را هوشمند کرده و قابلیت تزریق تناسبی (Proportional Dosing) را فراهم میکند.
